陨石熔壳

love20075

融合地壳陨石一直是一个主题的兴趣从天上落下的岩石已经被人类所知。描述一个流星石’年代作为“朦胧的黑色外观颜色、粗糙、不均匀的一些边缘投影给出了”公元275年左右的努比亚演说家Arnobius长者。

类似的描述提供了其中的希腊历史学家希律一世的(170–公元240年)的黑人,可能为导向,流星石的埃拉伽巴卢斯。只要将天上的使者’乌黑的外观到他们的坠落到地球上,古人解释黑色涂层的陨石的石头正确。
第一个详细和comparatative研究熔壳,这是后来加入的作品Chladni(1819)、(1885)和Brezina Tschermak,我们欠谢勒和Schreibers(1809)。自那时以来,每一个主要研究领域已经解决这个主题至少略。

全面研究了布奇华熔壳的铁陨石(1975)。Ramdohr(1967)以及最近此和格雷迪(1999)untertook详细的微观和微探针支持的研究。不过,误解在熔壳是相当常见的在大众媒体和互联网上,这是给我们理由尝试简要说明引入熔壳及其常见的形态。

形成
熔壳或融合,是一个薄皮融化的表层热转换组件的陨石。在石陨石主要由橄榄石、玻璃、wuestite和其他铁氧化物的磁铁矿系列和很少超过1毫米厚度。在铁陨石几乎完全由磁铁矿和更精细的,经常不到¼毫米。

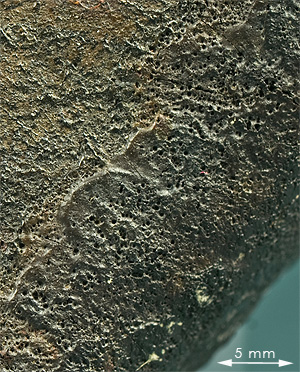

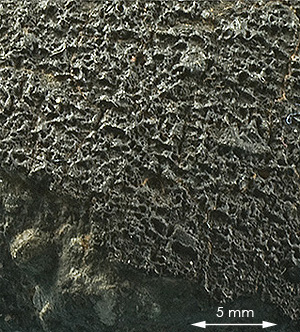

粗熔壳在阿连德CV3球粒状陨石

细纹理的秋天新鲜熔壳在Chergach H5球粒状陨石

love20075

熔壳形式当流星进入地球大气层的速度15至70公里每秒。这是快到足以穿越北美大陆从东到西4到5分钟。一个可以想象的巨大前波压缩空气产生的这些宇宙的导弹。

在海拔约70公里,那里的空气是小于1%的密度比它是在海平面,气氛开始缓慢的流星体下来。在此阶段,流星已经压缩波的空气在它前面。更深层次的太空岩石渗透到越来越稠密大气层,波的空气在其路径是压缩和增加温度。


熔壳小于0.3毫米薄框架切割部分的LL6球粒状陨石NWA 5882(赛1)

西藏大卫

楼主辛苦了，好帖子。
为楼主增砖添瓦，把我手边的这块疑似球粒陨石的照片附在您的帖子里面。这块的熔壳保存较好，厚度较大，请大家一起欣赏和讨论。

love20075

那片海 发表于 2013-10-13 14:53
先抢个沙发 再慢慢品味

海哥成为沙发控了啊

love20075

一个沙漠漆佐法尔1508球粒状陨石。损坏和伤口表面显示小不同的颜色。


更换熔壳由陆地矿产
沙漠清漆或沙漠铜绿是一个瘦和闪亮的黑棕色到黑色光泽,表面上的形式在干旱和半干旱环境和主要由粘土矿物。后者包括超过70%的清漆,硅是最重要的矿物。铁和锰的氧化物构成了大量的余数,均匀地分散在整个粘土层。沙漠清漆是被缺乏结构和其半透明的平滑和光泽。陨石通常在其厚度小于0.25毫米

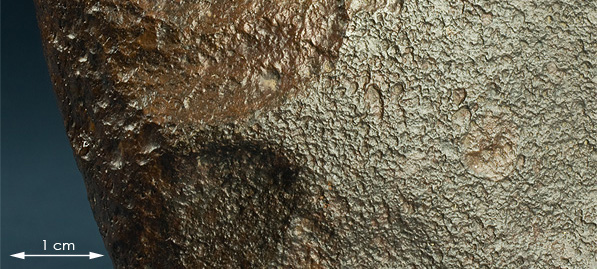

细节的陨石上图。熔壳是侵蚀到底层衬底和超越,在一些补丁磨蚀已达到矩阵。一个光滑层沙漠清漆外套表面


如果陨星显示了一个棕色、灰色或光涂层,是溶于酸熔壳已经取代了,或富含粘土矿物,或钙质层。钙质层包含一层坚硬的碳酸钙沉积,通过矿物的淋滤形成上层土壤,这是坚持接触表面。

个人经常没有切断面可用来比较矩阵和表面涂层。但几乎所有的陨石,经历了某种程度的风化显示受损表面,被辨认一个粗糙的纹理比表面造成烧蚀。如果没有不同的颜色在这和后者的表面,这是一个迹象表明,砂抛光和形成沙漠漆已处于进步状态。

如果没有结构仍然还是一个作曲的区别可以确定涂层和内部,标本可能超出了衬底和没有风化熔壳仍然在这里,要么。这些陨石经常显示完全更换由铁硫酸盐和完整的陨硫铁解散所有其他主要金属。风化等级的这种材料会,至少,W4。

即使仍然可能仍然是一个融合的衬底的地壳隐藏在高度氧化页岩或风化层,没有办法称这种陨石”融合陈年���”。如果外部可见的涂层的陨石是一个皮的陆地风化产物,一个应该考虑的正是这个当描述一个陨石。

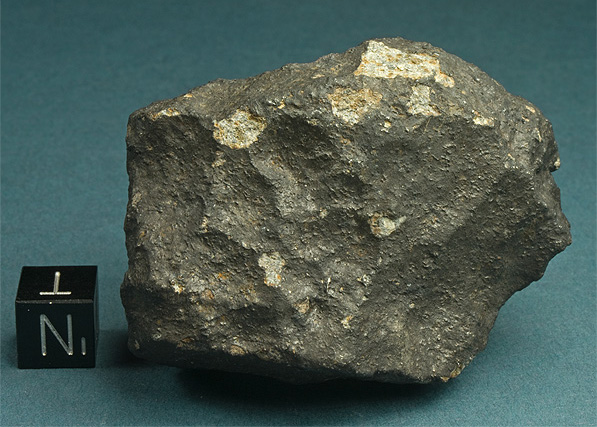

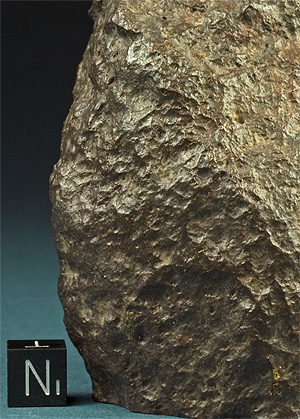

严重风化表面的非保密球粒状陨石(结算)��随着陨石的原始表面已经侵蚀了至少几个毫米所有熔壳消失了。黑褐色的涂料是沙漠清漆

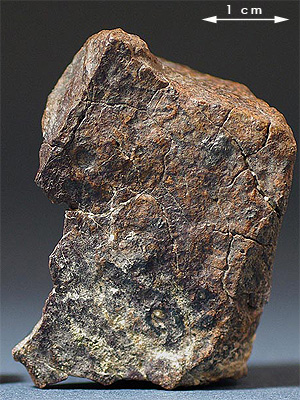

片段的H5球粒状陨石佐法尔1457显示风化裂缝,钙质层(下半部分)和一层地面氧化物(主要是上半部分)。这个样品是风化的核心
完结。

love20075

最终,热空气使外部的流星体融化。周围的温度在2700°F,星状的岩性把小电阻。一旦熔化成为液体,它马上就带走在气体和等离子体射流和新材料是融化的下面。在这个过程的消融,取决于输入角,入口速度和矿物成分,流星失去了高达百分之九十的原始质量。普遍认为相反,内部部分的流星体不受温度的消融过程自热是立即进行流体熔体在气体流。

消融过程
在这个阶段的热消融,流星’年代初始形状被改造的。由于其形状不规则大多数流星自旋或不受控制的在他们的飞行中翻滚。在这种情况下,所有的表面是切除或多或少的均匀。除非流星体是切除一个气动外形和发展稳定的飞行,只有inhomogenities在其矿物成分引起局部差异程度的消融。组件与一个相对较低的熔点,如陨硫铁、倾向于熔体的速度远远超过铁可怜的橄榄石,例如。钙丰富的岩性融化得更快。一旦烧蚀过程达到总量较低的熔点、小坑和酒窝形成,这反过来导致微变幻,进一步开拓这些凹痕。结果被称为regmaglypts凹槽

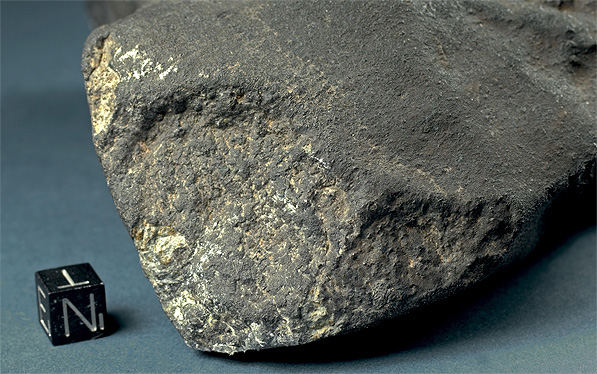

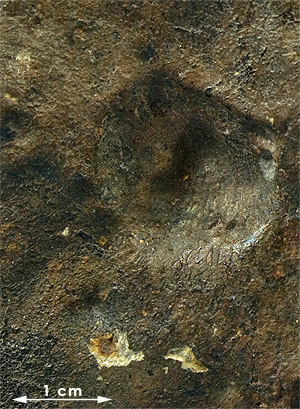

单从表面regmaglypt雕刻的一个Noktat Addagmar LL5球粒状陨石

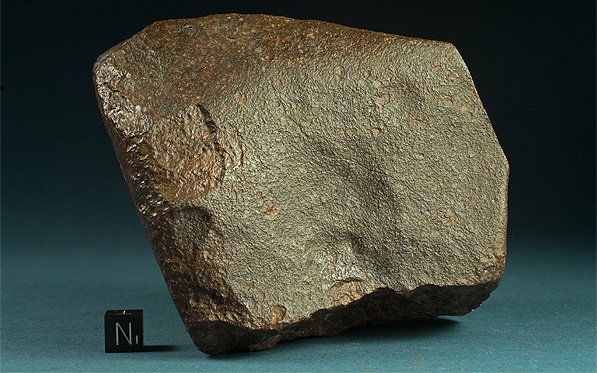

大regmaglypts在L5球粒状陨石佐法尔1511

love20075

凝固
一旦地球大气’年代已经减慢我们的流星体,这一点,没有发生融化,就进入了黑暗和寒冷阶段的飞行。现在的时刻已经到来,融合地表形成。当最后的熔体冷却,一个瘦,经常玻璃和沉闷的涂层固化:熔壳。因此,熔壳是一个快照的一个特定的时刻meteroid’年代的形态生成冻结在时间。

融合结构
在某些情况下,融合外壳开发细纹的凝固融化。这些是指定的流线条和通常指向一边的陨石代表表面指向远离飞行方向的此刻地壳冷却。有时一个陨石’年代表面水滴状液滴飞溅也点在这个方向。与流动线,这些都是由材料已经脱光衣服表面,随后又再次被由旋转的陨石。

在其他地方,尤其是在后方,在侧翼和部分保护从气流,融化的材料积累和形成的局部钢圈,或者嘴唇,厚的地壳。这些是主要的边缘,发现表面指向远离的方向飞行。这些钢圈可能帧完整的拖曳表面可以叫做陨石和滚动轮圈。他们形成半流质的融化和凝固翻边在李的气体流。

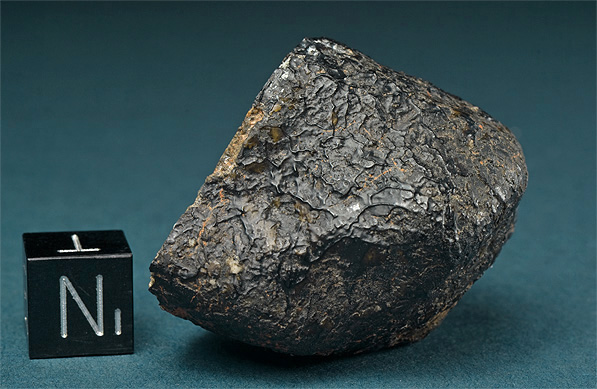

飞溅的标志与唇成形在拖曳旁边的一Noktat Addagmar LL5球粒状陨石


如果液体材料是困和阻塞通道的气流形成厚脊或填补蛀牙。在某些条件下,融化的材料积累在落后的一面与稳定飞行的态度和流星体形式几层重叠的。在��端的情况下,这些巨大的外壳可以达到1厘米的厚度和更多。碎片恢复从主要的质量Tamdakht陨石雨(镶嵌细工,et al . 2009)表明这个罕见现象。

法兰的特点被澳大利亚玻陨石tektites尚未被观察到在陨石。根据Ramdohr(1967)这是由于相对较低的粘度基本陨石的融化与高硅熔体的australites。

love20075

起泡和冒泡
流星体稳定飞行开发一个高真空在他们落后于侧。真空脱气的挥发性元素有利于集约,这反过来,产生较大的气泡或小水泡,有时飞溅弹坑外熔壳。越流星体保持一个稳定飞行,更强烈的脱气过程和结果起泡的形成。


虽然最常见的后缘陨石上与稳定飞行的态度,形成的泡沫和较大的囊泡并不仅限于这些。暴力的释放,例如,从陨硫铁的年代,水从蛇纹岩(在碳质球粒陨石)或释放二氧化碳在燃烧石墨可以导致经济泡沫的形成,在一个地方会更少;如。,在侧或侧翼的一个标本。

收缩裂缝
而继续跌向较低地区的大气,流星遇到低温,往往远低于冰点。这将导致进一步的收缩只是冷却熔壳。弗罗斯特形式的流星体;在特殊条件下,它甚至可能发展一层冰。热应力引起的低temperetaures经常导致微小的裂缝在融合皮。这些微妙的结构类似于银纹在解雇器皿和被称为收缩裂缝(见最后的形象在这页)。

颜色
地壳的颜色融合石陨石一般黑。然而,质量范围从一个玻璃喷射黑色玄武岩非球粒陨石(囊泡作为外壳上的月球海玄武岩)到一个沉闷的淡灰色的黑色色调丰富的或较轻的布朗在普通球粒陨石。

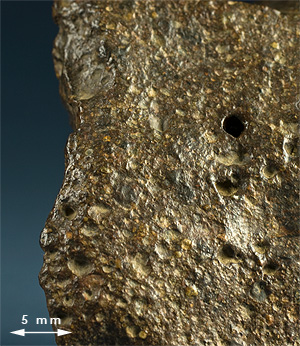

起沫在旁边的一个Noktat Addagmar LL5球粒状陨石

光滑的熔壳在玄武NWA 5787倍长辉长岩

love20075

泡沫、透明、橄榄绿,像在钙结壳月球高地陨石,或明亮的白色和灰色的融合,比如外壳在aubrites,是罕见的例��。薄的融合的外皮熨斗显示一个带青色的黑色经常改变在钢化的颜色。一般来说,这种颜色的融合皮主要是功能的铁含量,矿物学组成的陨石和范围的熔化温度和随后的粘度的熔体表面的陨石(施耐德,et al . 2000)。

带青色的黑色熔壳在Sikhote-Alin IIAB铁陨石


通常,刚下的显示,而黑色的熔壳球粒状陨石在一边,一个更多的棕色的地壳在另一边。这不是一个风化效应。颜色的差异是由于磁铁矿含量的变化在外壳的两端。这些,反过来,是控制大气中的氧气的供应和氧化过程的温度。一个高真空的落后一面,例如,减少或阻止大气中氧气的供应的反应。

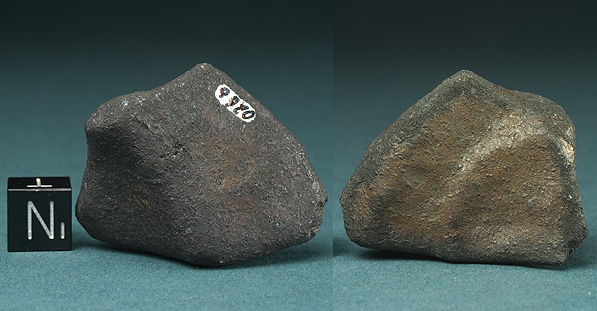

不同的颜色之间的熔壳领先(左)和拖曳表面(右)刚倒下了H4球粒状陨石

love20075

程度的地壳
流星,尤其是那些石头和铁组成,是石漠化无法承受巨大的机械压力的大气条目。他们经常分裂成碎片云继续他们的个人轨迹。相当大一部分比例的身体’年代质量变成陨石的尘埃在这些分手。分裂活动不仅限于热阶段的飞行和可以在完整的轨迹发生后来到影响。

穿越地球大气层’年代标本在一块开发一个相当厚的熔壳和高度的表面烧蚀。局部破碎发生在后续阶段的热飞行产生的标本,显示较小程度的消融得。这些人往往只能涂覆不完全,或用一种极薄的一层皮。有时他们只显示一个温和的油烟。

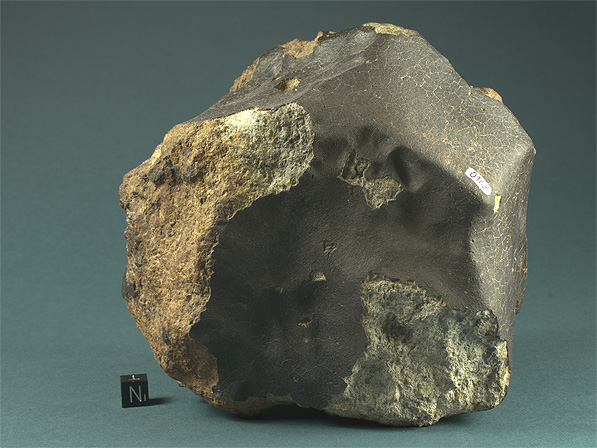

厚(主要)熔壳(上半部分)和薄皮(下半部分)融合在一个较小的伤口表面fragmetation源自后期。光色补丁石灰石粉尘从陨石的撞击。Tamdakht,H5球粒状陨石


一个多重秋天抵达形状的成百上千的标本在地面上显示各种瞬态和中间形式。收藏者和研究者都尝试分类的不同程度的熔壳由他们选址初级、二级和三级地壳。这非常有意义如果几个程度的地壳得以在几个表面一个标本。但必须注意,连续的局部破碎产生液谱的表现逐渐减少熔壳。如果比较标本的多个瀑布我们建议解决一定程度的熔壳中通过引用时间地壳形成相对于级数的陨石’年代飞行。

地壳内部和外部
作为Ramdohr(1967),之后,此和格雷迪(1999)已经证明,熔壳不是同质层但可以分为一个外壳和内部层。

而外壳的石陨石是由完全融化的陨石’年代产品原始岩性,内层(名为衬底在此’年代命名法)经历了低程度的融化和是由硅酸盐玻璃静脉和硫化物滴。形态学的外壳含有高量的非常小的囊泡的最外层是开向表面。这些囊泡可以高达50%的外壳。内层,或衬底,相当紧凑,由金属液滴与分割的静脉。在衬底的陨石’年代矿物学是不变的,所产生的热量在大气通道。

因为他们的更好的导热系数铁陨石通常拥有一个区域显示一个热改变晶体结构在融合外壳。这个热影响区被称为α2-zone和可能达到的深度为2厘米到陨石。

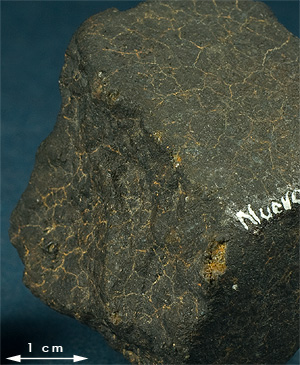

Hairfine收缩裂缝主要(上半部分)和后期熔壳(下半部分)的一个新墨丘里奥教练H5球粒状陨石

love20075

飞行剥落

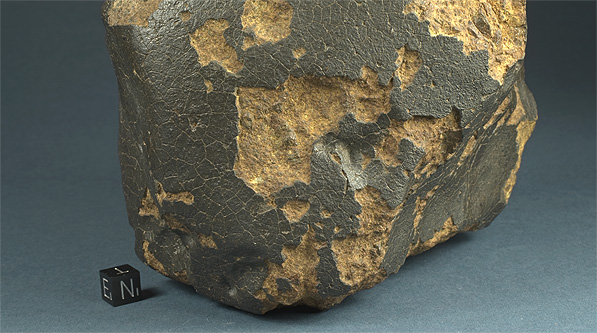

还有另一个特性与融合,共同解决外壳很少在文献。尤其是那些陨石与非常厚的熔壳1毫米或更经常显示空白补丁裸的地壳。CV3阿连德的球粒陨石是一个著名的例子。这些裸露的补丁经常出现在突起和侧翼的一个标本,但他们也发生在平坦的表面。剥落并不是一个结果’年代的陨石撞击。事实上,大多数的剥落发生在飞行。其他证据的熔壳剥落在飞行区域的流星体是免费的地壳,熊的踪迹油烟,这是一个好的迹象,剥落发生在最后阶段的热飞行。

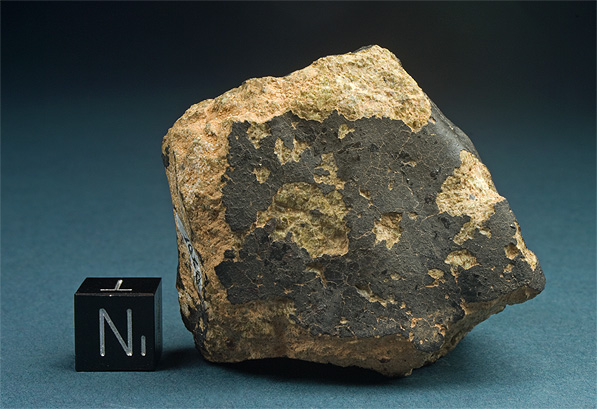

特征的迹象在Thuathe机上剥落H4/5球粒状陨石。请注意,大多数裸补丁出现在边缘或钢圈


根据meteroid’年代表面形状,其导热系数,地壳厚度的融合,组成和粒度的底层矿物矩阵��温度梯度的meteroid遇到在秋天,附着力与熔壳坚持陨石不同。因此,它发生的地壳被补丁从流星穿过大气阻力在空气流。作为Ramdohr(1967)指出,薄的磁铁矿熔壳的熨斗是特别容易剥落,飞行


表面风化
最后,我们的流星体撞到地面,从而成为所谓的陨石。通常熔壳损坏的影响。裸露的补丁或粘土材料将成为未来的起点风化。根据目标表面的硬度,由于低冲击速度也是一样可能融合外壳城墙至今保存完好。大的陨石落Pultusk,举,Millbillillie,骆驼峡谷、高、Bassikounou和Chergach例如,许多标本是已知的显示没有芯片在所有。

中等风化LL6-chondrite(Al Mahbes)。地壳自由表面显示发展中铜绿和砂磨损的痕迹。定居在粘土矿物的收缩裂缝。


一旦掉到地球’年代表面熔壳保护陨石从陆地风化的影响。同时,它是最暴露的一部分,和一个非常陈旧的陨石脆弱的部分,事实上。

如果一个人检查的熔壳石陨石恢复数小时或数天之后它的秋天,你将发现一个扰动,粗和瘤状的结构,提供了陨石以增加表面的化学和机械风化的攻击。粗糙的融合结构倾向于债券污染物如碳酸盐,粘土颗粒,聚集的灰尘和露水出生的风。尽管它的相对硬度,其��乏紧性使它容易被磨损通过传送的冰晶或saltating沙粒。


后表面的铝Mahbes LL6球粒状陨石上图。磨蚀雕刻出深的凹槽和正进一步进入陨石。剩下的熔壳显示了一个闪烁的光泽,由于进展砂抛光

love20075

磨蚀
除了氧化,第一个可见的影响在陨石的风化在干旱环境与丰富的石英砂是一盏波兰或光泽引起突变。持续影响石英颗粒的侵蚀外囊的层的熔壳。而底层的衬底仍在地方,薄,粗糙纹理的上层是磨损到一定程度上被风成砂。一个过程也称为磨蚀。在区域丰富的石英砂,这种效应只有几个月后也会发生。

熔壳剥的磨蚀的橄榄石diogenite NWA 5597


陨石在寒冷的环境容易受到类似的快速方法的侵蚀。尽管他们经常长陆地居住,许多南极发现显示相当新鲜的室内,其外观严重擦伤,靠风传播的冰晶到1厘米的深度和更多。一旦熔壳是惊天动地的地方,发展中裸补丁函数作为访问盖茨侵蚀粒子。经常’陨石s矩阵深深雕刻而成,即使在补丁之间完整的融合通过影响冰晶或石英颗粒。


进一步的机械和化学攻击
温度梯度在陨石’年代休息的地方是另一个重要因素,为了保存熔壳。大的差距在昼间和夜间温度峰值将增加剪切应力之间的内部陨石及其熔壳,因为每个都有不同的膨胀系数和收缩。最终,诱发剪切应力会导致进一步的剥落的地壳。

同时,熔壳受到化学攻击都从外部和内部。主要的化学风化反应发生在一个陨石暴露在元素被氧化,水化和解决方案。

湿度穿透陨石从裂缝和骨折。湿度将溶解可用氯化物(以换取哦)和分发他们通过陨石。发展中菲(II)氯(FeCl2)氧化进一步铁(III)氯(FeCl3)和水一起形成盐酸是攻击陨石甚至进一步。氧化’年代的陨石铁是局部扩大其体积。如果这发生在其表面这将导致剥落的熔壳。

而铁陨石中氧化新风化矿物如针铁矿、矿物质如橄榄石、辉石和长石变成粘土状的组合。而橄榄石是最容易改变长石提供最持久抵抗。在一个进展状态(w2 w3)这些影响导致,而棕色的陨石’年代的内部和外部。有时,正如许多发现从沙漠在阿曼、浸出的溶解氧化物发生导致存款增长的外部生锈。

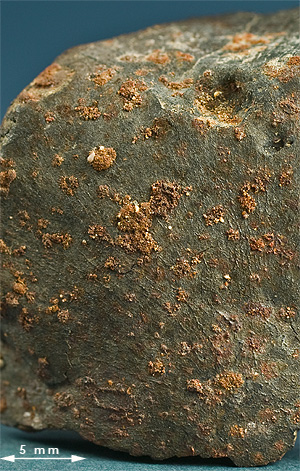

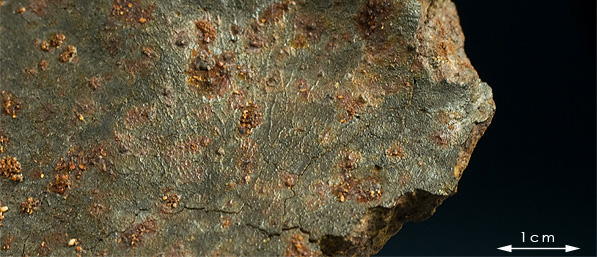

生锈的熔壳开花的L5球粒状陨石从分001撒字段

love20075

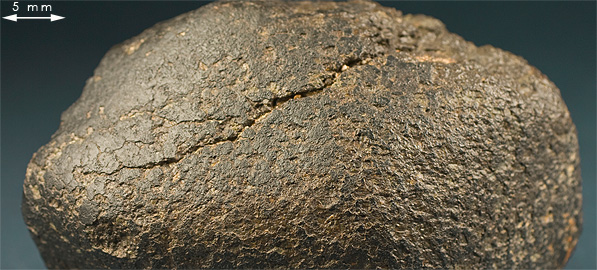

大型风化裂隙新兴表面上的严重sandpolished复矿碎屑岩橄辉无球粒陨石(名称和出版等待)


风化裂缝
如果暴露表面上很长一段时间,陨石经常开发深风化裂缝。与收缩裂缝,这些是相交的陨石内部,提供进一步的’年代获得水分和溶解代理,从而导致一个更快速变更的陨石’年代岩性。迟早,这些裂缝会导致完整的碎片的暴露质量。

love20075

暴露和嵌入部分
的速度和强度,这些影响发生变化很大,很大程度上取决于地质和气候环境条件。这个类型的风化效应发展表面上的陨石也依赖于土壤接触的百分比。部分陨石中嵌入的土壤往往更加强烈和天气化学快速比暴露。另一方面,嵌入部分陨石是很大程度上受到保护任何机械磨损。特别是在干旱环境中几乎没有运动的磨料粒子在土壤。这种方式仍然下降几千年以前陨石显示保存完好的外fusiion外皮他们的嵌入式部分。

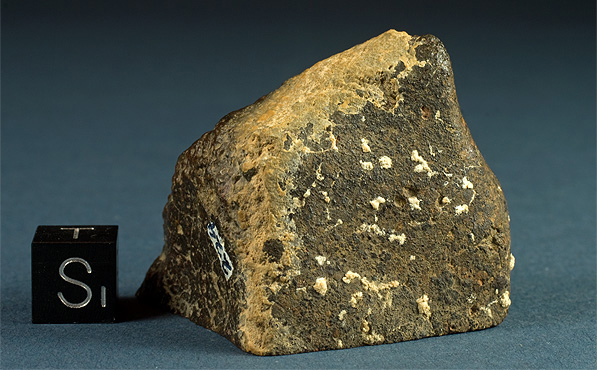

明亮的钙质层涂层标志着埋置水平的球粒状陨石SAU 464 L4。而斑块的融合纹理保留在土壤中嵌入的表面(右部分),暴露部分的陨石是超越任何擦伤熔壳(左部分)

love20075

风化等级和保护熔壳
陆���风化可以去掉所有的熔壳在几世纪。另一方面,在一定条件下可以保持他们的熔壳陨石在许多年。说阿尔Uhaymir 001是一个很好的例子。陨石被发现在更新世砾石和砂高原在阿曼苏丹国由俄罗斯勘探者在2000年,有一个5500年建立的地面一生±1300年(Al-Kathiri et al。2005[tab 1])。尽管许多分的001个样本表现出引人注目的氧化,几乎所有个人仍有明显的变形熔壳。尽管他们的圣经地球时代,这些陨石常显精致流特性在他们保存完好的外壳。

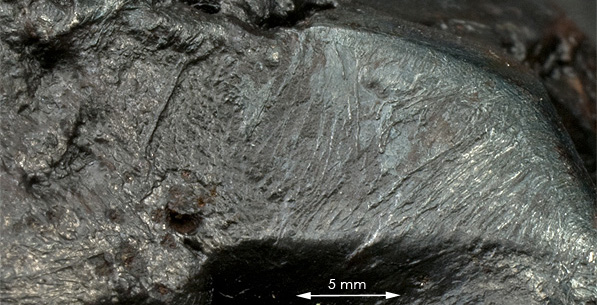

流线条的熔壳分001,一个球粒状陨石与风化L5等级1(W1)。尽管其地面停留时间的~ 5500年保存完好的陨石显示熔壳。


Wlotzka,et al(1993、1995),发展为一定规模的风化效应的出现抛光薄片的陨石。他们的风化规模只是相对的,因为它声称没有普遍有效的地面停留时间之间的相关性及其状态的一个陨石的风化。因此,风化等级决不是一个合适的工具,以获得国家或甚至存在熔壳一个给定的标本。球粒状陨石Tsarev L5的下跌,1922年12月,是一个很好的例子。虽然它的下降发生在最近的时代,自1978年以来发现的标本显示风化外皮由陆地矿产,已经取代了大部分,如果不是全部,原来的熔壳。


在与分001上面提到的,其他陨石与风化等级低至W1(如5910年和5923年,加内特NWA)不显示任何地壳在所有由于重外部风化。同样对于某些陨石与风化等级的W2,其中许多节目没有视觉识别地壳,有的显示熔壳还到位。因此,很明显,风化等级不是一个安全的指标来确定是否我们可以期望在一个完整的个体熔壳或不是。

另一个陨石与低风化程度的W1。球粒状陨石的L3 NWA 5923不过是擦伤,不变的是现在上可见球粒其砂抛光和沙漠漆表面

947704209

过眼浮云 发表于 2013-10-13 18:58
这些都是沙漠、干旱区域形成的外部风化样本，对我们深入了解和加深印象很有帮助。如果再能找到温暖、 ...

浮云元老说得是,再能找到多湿地区的陨石外表特征图片.将对广大星友学习陨石知识起很大的进步!
